PANEL SOLAR 25W + REGULADOR SR05 SOLARTEC

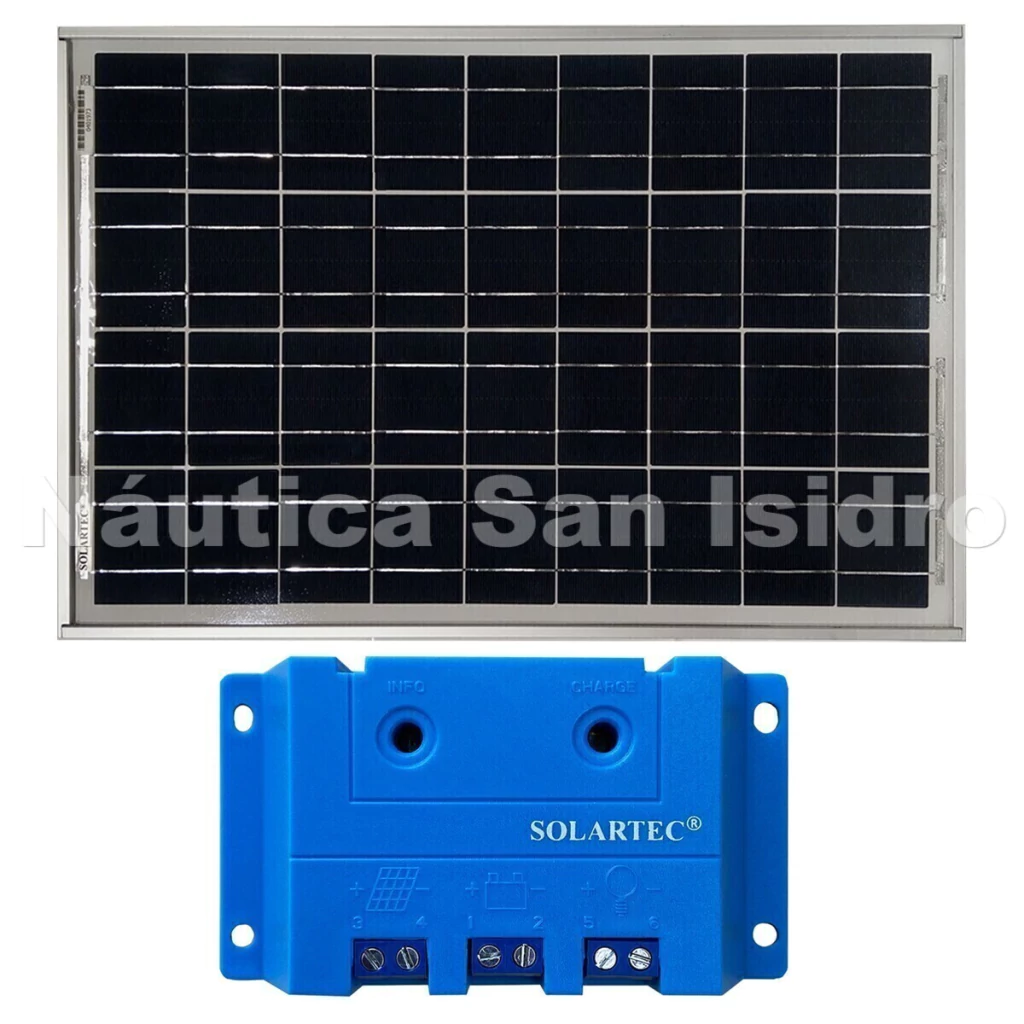

>> PANEL SOLAR 25WATTS SOLARTEC

Los módulos Solartec son fabricados en base a celdas fotovoltaicas de silicio policristalino de alta eficiencia producidas por Kyocera en Japón. La eficiencia de conversión de estas celdas es superior al 14%.

Para protegerlas de los agentes atmosféricos y aislarlas eléctricamente, las celdas son encapsuladas con material plástico EVA (etil-vinilacetato) estable a la radiación ultravioleta. El frente expuesto al sol es de vidrio templado de alta transparencia (bajo contenido de hierro) y de 3 mm de espesor, lo que le otorga una mayor resistencia al impacto. La cara posterior es de TPE, una lámina plástica compuesta de elevada resistencia mecánica y eléctrica. El marco de aluminio anodizado asegura la rigidez estructural y facilita su instalación. La caja de conexiones fijada a la cara posterior permite la interconexión con los otros componentes del sistema.

> Características Eléctricas:

• Potencia Nominal (PN) 25 Wp.

• Tensión a PN 18.3 V.

• Corriente a PN 1.36 A.

• Tensión de circuito abierto 22.1 V.

• Corriente de corto circuito 1.46 A.

> Características Mecánicas:

• Largo: 520 mm.

• Ancho: 350 mm.

• Espesor: 22 mm.

• Peso: 2.4 Kg.

>> REGULADOR DE CARGA SOLARTEC SR05 5AMP

El regulador de voltaje o carga solar Solartec SR05 es pequeño, económico y eficiente.

• Indicador LED de estado de la carga (Led verde).

• Indicador LED de Información/error (Led rojo).

• Compensación por temperatura.

• Función de protección electrónica.

• Desconexión por bajo voltaje regulado por el estado de carga o por el voltaje.

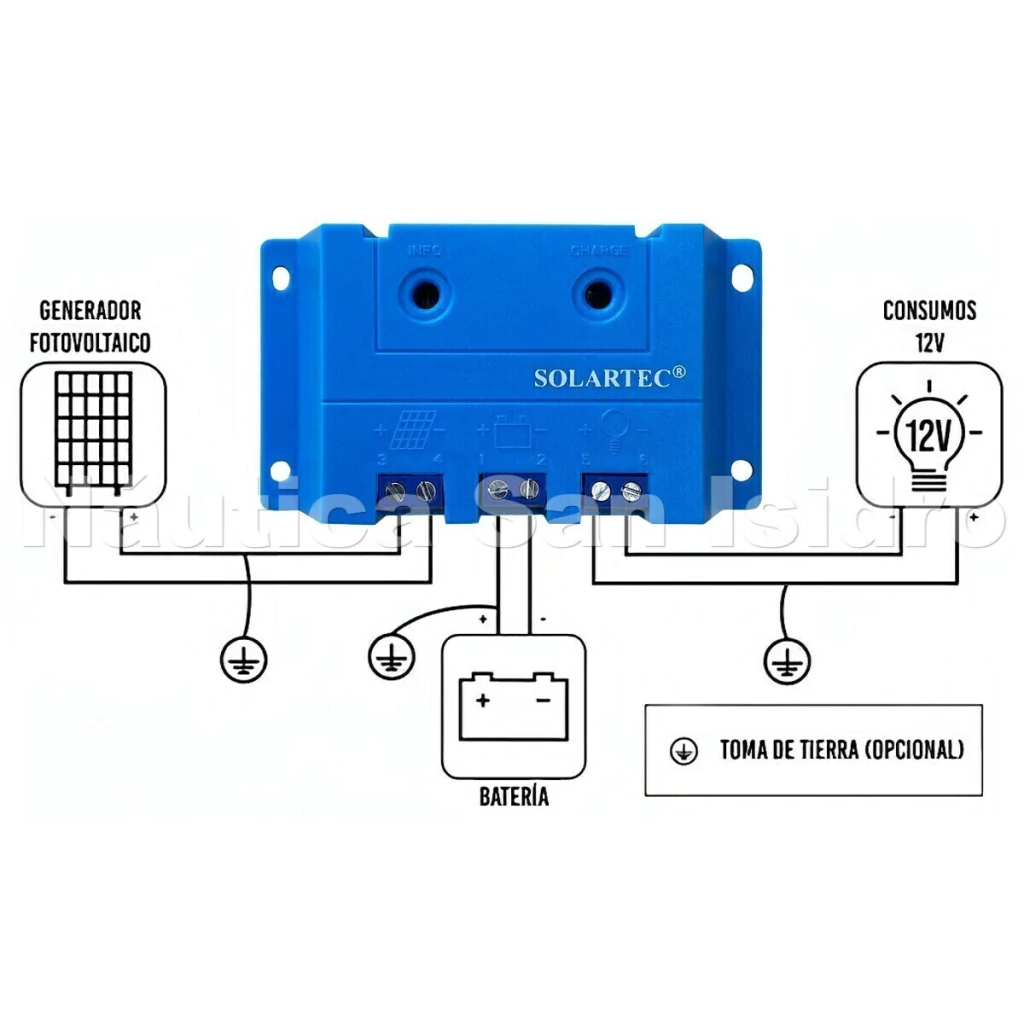

• Conexiones: El regulador cuenta con 3 borneras señaladas con dibujos.

> Funciones:

• El controlador de carga protege a la batería contra posible sobrecarga del modulo solar y evita que sea fuertemente descargada durante los consumos. Las características de carga comprenden diversos estadios que incluyen la adaptación automática a la temperatura ambiente.

• El controlador de carga trabaja automáticamente a 12v.

> Información técnica:

• Modelo: Solartec SR05.

• Voltaje del Sistema: 12v.

• Corriente Max PV/Carga: 5A.

• Voltaje de refuerzo: 14.5V (25°C).

• Voltaje de ecualización: 14.8V (25°C).

• Tensión de flotación: 13.7V (25°C).

• Voltaje Descon. Carga: 11.0V.

• Voltaje Recon. Carga: 12.5V.

• Voltaje "threshold" dia/noche: 5.0V.

• Tipo Batería: Liquida.

• Compensación de Temperatura: -4.17 por celda (refuerzo ecualización), -3.33mV/k por celda (flotación).

• Voltaje Máximo PV - Solar: 30V.

• Voltaje Máximo Batería: 25V.

• Protección sobrevoltaje: 15.5V.

• Auto consumo: 5mA.

• Temperatura Ambiente: -40°C +60°C.
